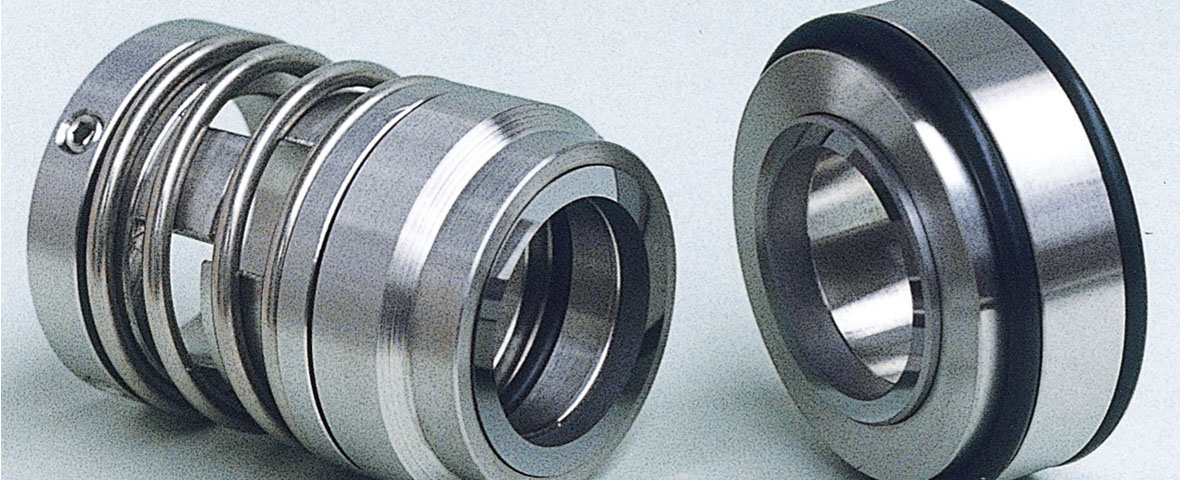

バランス型であるため、高圧ポンプにも対応しています。また、クラッチ方式により強力なトルク伝達を実現し、両回転型のためモーターの回転方向に関係なくご使用頂けます。

BSCRの機能上の分類

軸パッキングによる分類	Oリング型
圧力範囲による分類	バランス型
スプリングによる分類	ワンコイルスプリング型
取付位置による分類	インサイド型
スプリングの位置による分類	回転型
取付方法による分類	シングル型

BSCRの適応範囲

特徴	高圧、耐食、高粘度、高スラリー
用途	ポンプ、撹拌機、ブロワ　など
対象流体	酸、アルカリ、塩類、油、海水、　他
圧力	2.5 MPaG
温度	-20℃～100℃　※材料変更にて150℃まで対応可
周速	15 m/sec

BSCRの摺動材組合せ

HC：耐酸超硬×カーボン

SC：SiC×カーボン

H ：耐酸超硬×耐酸超硬

S ：SiC×SiC

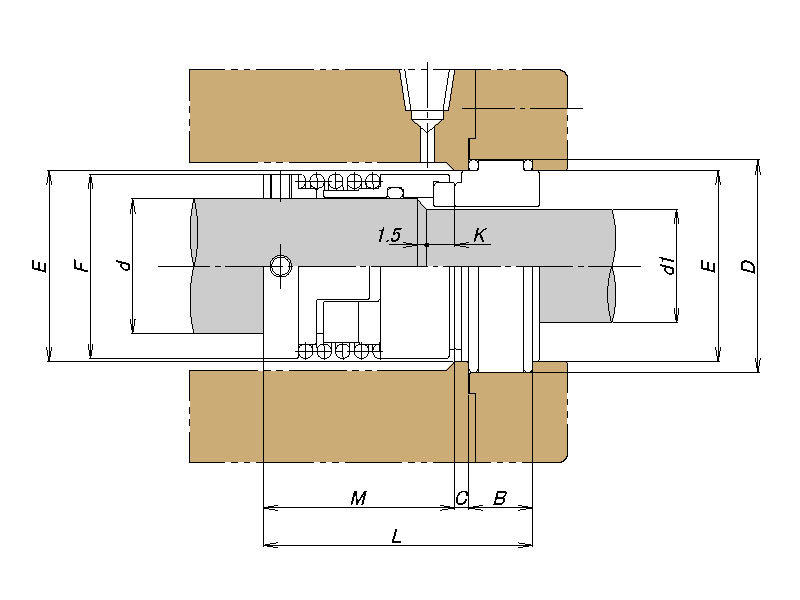

BSCRの図面・寸法

軸径		ΦF	ΦD H8	ΦE +0.1 -0	L	M	B	C	K
Φdh7	Φd1 ±0.1
20	16	34	42	36	75	53	18	4	7
22	18	36	44	38	75	53	18	4	7
24	20	38	46	40	75	53	18	4	7
25	21	39	47	41	77	55	18	4	7
26	22	40	48	42	79	57	18	4	7
28	24	42	50	44	79	57	18	4	7
30	25	44	52	46	79	57	18	4	7
32	27	46	54	48	79	57	18	4	7
33	28	47	55	49	83	61	18	4	7
35	30	49	57	51	83	61	18	4	7
38	32	54	64	58	86	64	18	4	7
40	35	56	66	60	88	66	18	4	7
42	36	58	68	62	88	66	18	4	7
45	40	61	71	65	88	66	18	4	7
48	43	64	74	68	88	66	18	4	7
50	45	68	76	70	93	68	20	5	9
52	46	70	78	72	96	71	20	5	9
55	50	73	81	75	97	72	20	5	9
58	53	76	89	83	97	72	20	5	9
60	55	78	91	85	100	75	20	5	9
※記載の寸法は、一般的な寸法を採用しております。 　その他、各種寸法に対応いたします。
