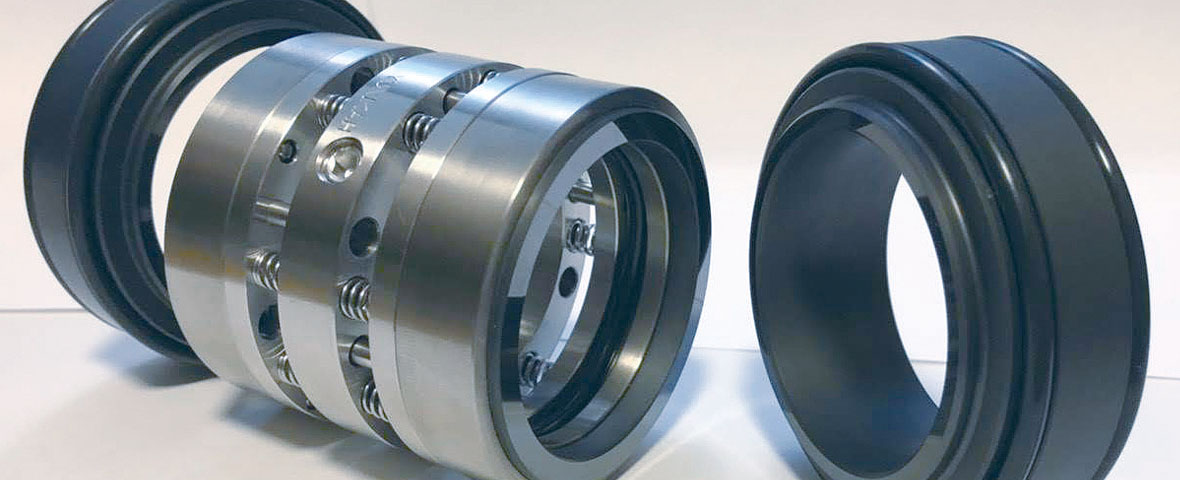

W

アウトサイド型であるため、腐食性の流体でも使用が可能であり、回転環がシールボックスの外側にあるので取付・取り外しが容易です。また、スプリングが液体に直接触れないため、スプリングの動作不良の発生頻度が低いです

Wの機能上の分類

軸パッキングによる分類Oリング型
圧力範囲による分類アンバランス型
スプリングによる分類マルチスプリング型
取付位置による分類アウトサイド型
スプリングの位置による分類回転型
取付方法による分類ダブル型

Wの適応範囲

特徴低圧、耐食、スラリー
用途ポンプ、撹拌機、ブロワ など
対象流体腐食性、スラリー混入、各種薬液 他
圧力0.8 MPaG
温度-20℃~100℃ ※材料変更にて150℃まで対応可
周速20 m/sec

Wの摺動材組合せ

HC:耐酸超硬×カーボン

SC:SiC×カーボン

H :耐酸超硬×耐酸超硬

S :SiC×SiC

Wの図面・寸法

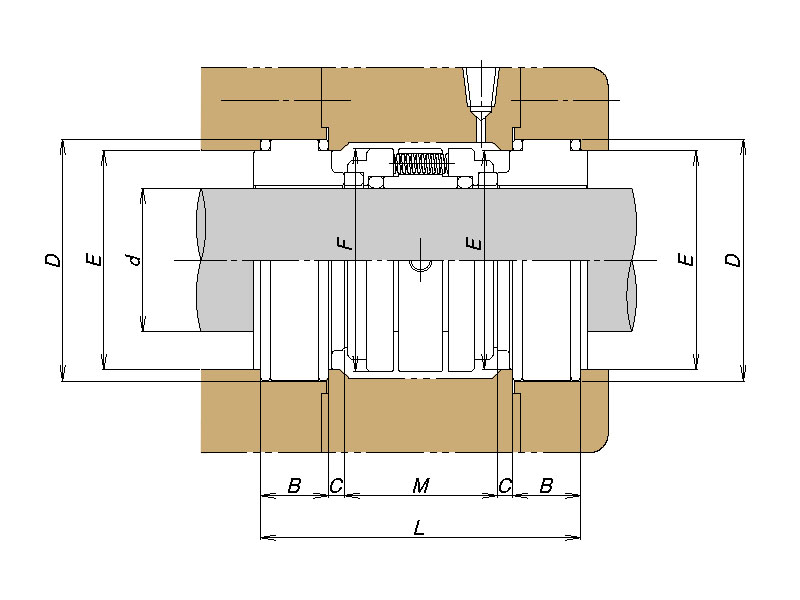

ユニカー工業汎用メカニカルシール Wの図面
軸径
Φdh7
ΦF ΦD
H8
ΦE
+0.1
-0
L M B C
20 34 42 36 58 36 18 4
22 36 44 38 58 36 18 4
24 38 46 40 58 36 18 4
25 39 47 41 58 36 18 4
26 40 48 42 58 36 18 4
28 42 50 44 58 36 18 4
30 44 52 46 58 36 18 4
32 46 54 48 58 36 18 4
33 47 55 49 58 36 18 4
35 49 57 51 58 36 18 4
38 54 64 58 62 40 18 4
40 56 66 60 62 40 18 4
42 58 68 62 62 40 18 4
45 61 71 65 62 40 18 4
48 64 74 68 62 40 18 4
50 68 76 70 65 40 20 5
52 70 78 72 68 43 20 5
55 73 81 75 68 43 20 5
58 76 89 83 68 43 20 5
60 78 91 85 68 43 20 5
※記載の寸法は、一般的な寸法を採用しております。
 その他、各種寸法に対応いたします。
