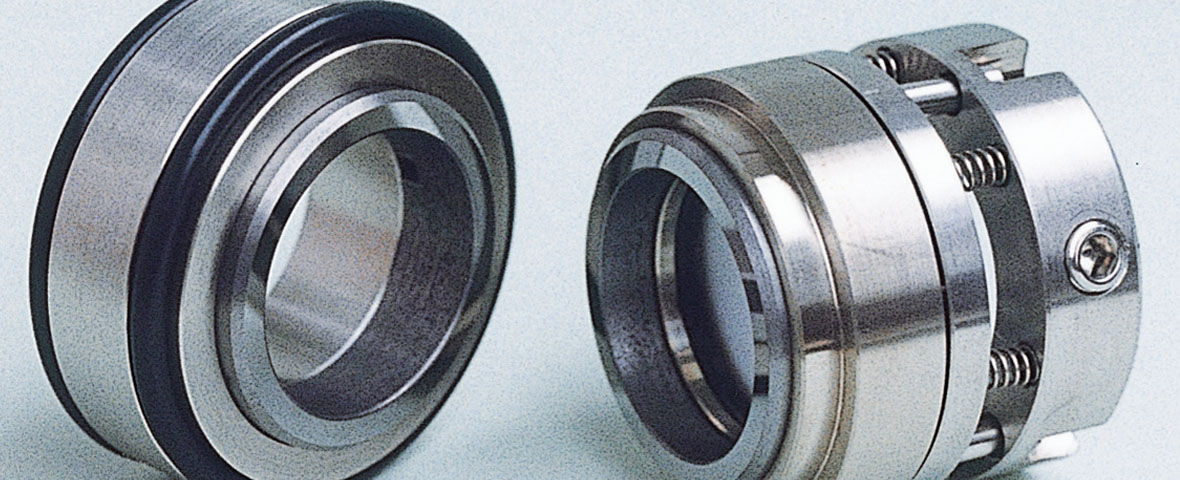

アウトサイド型であるため、腐食性の流体でも使用が可能であり、回転環がシールボックスの外側にあるので取付・取り外しが容易です。また、スプリングが液体に直接触れないため、スプリングの動作不良の発生を抑制できます。

M4の機能上の分類

軸パッキングによる分類	Oリング型
圧力範囲による分類	アンバランス型
スプリングによる分類	マルチスプリング型
取付位置による分類	アウトサイド型
スプリングの位置による分類	回転型
取付方法による分類	シングル型

M4の適応範囲

特徴	低圧、耐食、スラリー
用途	ポンプ、撹拌機、ブロワ　など
対象流体	腐食性、スラリー混入、各種薬液　他
圧力	0.8 MPaG
温度	-20℃～100℃　※材料変更にて150℃まで対応可
周速	20 m/sec

M4の摺動材組合せ

HC：耐酸超硬×カーボン

SC：SiC×カーボン

H ：耐酸超硬×耐酸超硬

S ：SiC×SiC

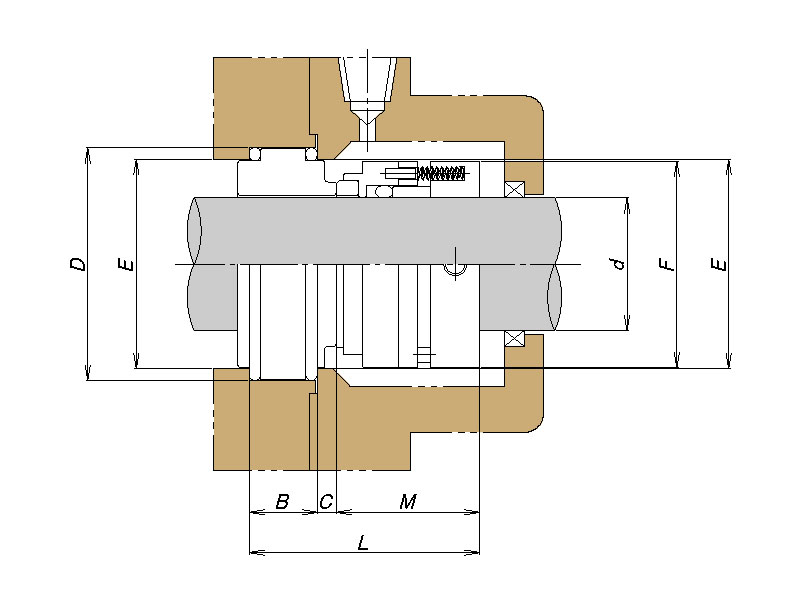

M4の図面・寸法

軸径 Φdh7	ΦF	ΦD H8	ΦE +0.1 -0	L	M	B	C
20	39.5	46.5	40.2	59	38	16	5
22	41.5	48.5	42.2	59	38	16	5
25	43.5	50.5	44.2	59	38	16	5
28	46.5	53.5	47.2	59	38	16	5
30	49.5	56.5	50.2	62	38	18	6
32	50.5	57.5	51.2	62	38	18	6
35	54.5	61.5	55.2	62	38	18	6
38	57.5	64.5	58.2	62	38	18	6
40	59.5	66.5	60.2	62	38	18	6
42	62.5	69.5	63.2	62	38	18	6
45	64.5	71.5	65.2	62	38	18	6
48	68.5	75.5	69.2	62	38	18	6
50	69.5	76.5	70.2	62	38	18	6
52	73.5	80.5	74.2	67	43	18	6
55	75.5	82.5	76.2	67	43	18	6
58	78.5	85.5	79.2	67	43	18	6
60	82.5	89.5	83.2	68	43	18	7
62	84.5	92.5	86.2	68	43	18	7
65	87.5	95.5	89.2	68	43	18	7
68	90.5	98.5	92.2	68	43	18	7
※記載の寸法は、一般的な寸法を採用しております。 　その他、各種寸法に対応いたします。
