マルチスプリング方式により高精度のシール性を実現した、様々な産業で使用されている、代表的なアンバランスシールです。

MFRの機能上の分類

軸パッキングによる分類	Oリング型
圧力範囲による分類	アンバランス型
スプリングによる分類	マルチスプリング型
取付位置による分類	インサイド型
スプリングの位置による分類	回転型
取付方法による分類	シングル型

MFRの適応範囲

特徴	低圧、耐食
用途	ポンプ、撹拌機、ブロワ　など
対象流体	酸、アルカリ、塩類、油、海水、　他
圧力	1.0 MPaG
温度	-20℃～100℃　※材料変更にて150℃まで対応可
周速	20 m/sec

MFRの摺動材組合せ

HC：耐酸超硬×カーボン

SC：SiC×カーボン

H ：耐酸超硬×耐酸超硬

S ：SiC×SiC

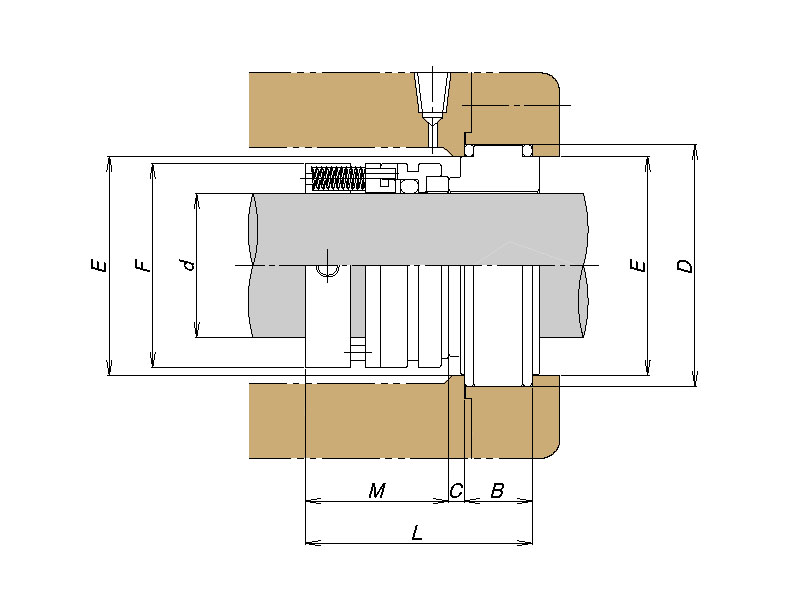

MFRの図面・寸法

軸径 Φdh7	ΦF	ΦD Ｈ8	ΦE ＋0.1 －0	L	M	B	C
20	34	42	36	58	36	18	4
22	36	44	38	58	36	18	4
24	38	46	40	58	36	18	4
25	39	47	41	58	36	18	4
26	40	48	42	58	36	18	4
28	42	50	44	58	36	18	4
30	44	52	46	58	36	18	4
32	46	54	48	58	36	18	4
33	47	55	49	58	36	18	4
35	49	57	51	58	36	18	4
38	54	64	58	62	40	18	4
40	56	66	60	62	40	18	4
42	58	68	62	62	40	18	4
45	61	71	65	62	40	18	4
48	64	74	68	62	40	18	4
50	68	76	70	65	40	20	5
52	70	78	72	68	43	20	5
55	73	81	75	68	43	20	5
58	76	89	83	68	43	20	5
60	78	91	85	68	43	20	5
※記載の寸法は、一般的な寸法を採用しております。 　その他、各種寸法に対応いたします。
